PECTECH dispone di diverse soluzioni e dispositivi per l’utilizzo su impianti fotovoltaici e di produzione di energia in generale, spaziando dalle Protezioni d’Interfaccia per le normative CEI-016 e CEI-021, alla protezione da sovratensioni da utilizzare nei quadri di distribuzione.
Possiamo offrire il controllo di produzione delle stringhe fotovoltaiche misurando sia la corrente DC sia la tensione fino a 1500V DC.
La produzione di energia e quella consumata sono misurate attraverso Energy meter con o senza certificazione MID.
Per le installazioni con tensioni di rete da 800V AC, disponiamo di strumenti in grado di essere connessi direttamente alla rete, evitando di dover utilizzare dei Trasformatori di Tensione.
Tutti in nostri dispostivi di misura sono dotati di comunicazione seriale Modbus, per poter essere facilmente integrate su piattaforme di monitoraggio.
PECTECH e in grado di fornire la Protezione di Interfaccia CEI-021 insieme al certificato di prova abbinato al teleruttore sul quale verra installato.
Per fare cio siamo supportati da un laboratorio prove attrezzato, specializzato in questo tipo di servizi.
NA003 permette di avere già disponibili in memoria la maggior
parte delle normative europee e non e le relative omologazioni.
Il Relè d’interfaccia NA003-M64 è conforme alla norma CEI-021 per la connessione di impianti di generazione energia in BT, ed è obbligatorio per gli impianti con potenza maggiore di 11,08 kW.
NA003-M64 è una soluzione modulare, adatto al collegamento su impianti trifase, trifase con Neutro e monofase 230V, con tensione ausiliaria di alimentazione sia a 230VAC sia a 24VDC.
E’ disponibile la versione NA003.COM con comunicazione RS485 Modbus RTU integrata.
Il dispositivo EMG-A72-104 è completamente conforme alla DELIBERA
AEEG 421/2014 e alla norma CEI 0-16 ALLEGATO M.
Per comandare il distacco di sistemi fotovoltaici ed eolici secondo i piani di difesa previsti , la condizione minima richiesta prevede l’utilizzo di una uscita O/1 da collegare all’ interfaccia di protezione e un ingresso C1 per rilevare il segnale di effettivi distacco o ripristino.
I comandi previsti sono di DISTACCO, di RIPRISTINO, richiesta di STATO e
comando di RESET. Per ogni comando e prevista una risposta di conferma
con l’ informazione della situazione.
Tutti i comandi e le risposte sono previste a mezzo SMS. Il dispositivo
EMG-A72-104 mantiene comunque tutte le altre funzionalità che
permettono di poter operare anche in modo più completo se previsto dal distributore energia.
Disponibile con alimentazione 24V DC o 230V AC.

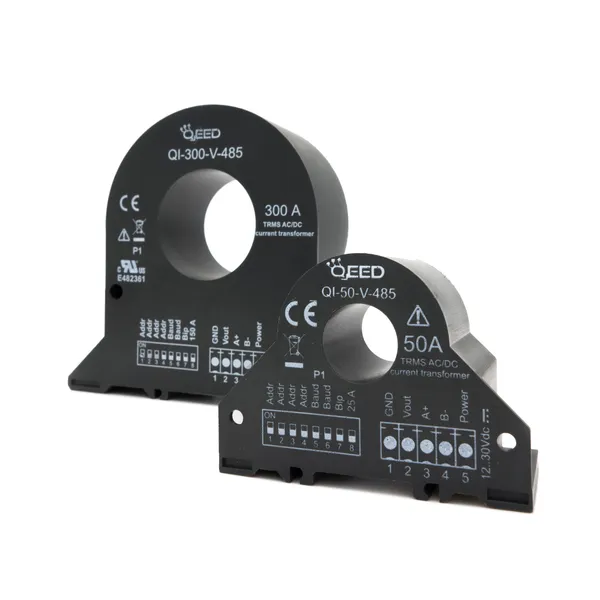

Misura della Corrente e della Tensione in DC delle stringhe fotovoltaiche.
Esecuzione toroidale per cavo passante, comunicazione seriale RS485 Modbus RTU.
Range di misura della corrente: da 50 a 300A DC
Range di misura della tensione: da 100 a 1000V DC
Risoluzione: 12 bit
Temperatura di lavoro: -15°C…+65°C
Temperatura di stock: -40°C…+85°C
Coefficiente di temperatura: 200 ppm/°C
Umidità: 10…90%, non condensante
Banda Passante: DC o da 20…2000 Hz
Isolamento: 3 kV su filo nudo
Classe di protezione: IP20
Energy meter AC/DC per TA passante, sensore di Hall con uscita RS485 Modbus RTU integrata.
Power meter Trifase ad inserzione diretta 100A – RS485 Mobus RTU
Mod. PRO380-MOD
Power meter Trifase con TA esterni (1/5 A) – RS485 Modbus RTU
Mod. PRO380-S-CT
Misure disponibili : Corrente, Tensione, Potenza Attiva, Reattiva, Apparente, Energia totale e bidirezionale, Freq., Cosφ, Totalizzatori per ogni potenza bidirezionali, uscita impulsiva luminosa S0.
Strumento certificato MID. Compatibile con inverter SolarEdge.
Energy meter trifase ad inserzione diretta 65a mod. Ambition 4PS / 4PU
Energy meter trifase per TA esterni 1A/5A mod. Ambition 2PU
Misure disponibili: Corrente, Tensione, Potenza Attiva, Reattiva, Apparente, Energia totale e bidirezionale, Freq., Cosφ, Totalizzatori per ogni potenza bidirezionali, uscita impulsiva luminosa S0
Energy meter in versione da pannello 96*96mm con schermo grafico.
Classe di precisione 0,5S per ingresso TA 1/5 A.
4 Quadranti, con la possibilità di misurare la corrente di Neutro.
2 Uscite Digitali e 2 Uscite a Relè
Permette il collegamento DIRETTO FINO A 1000V AC LL senza utilizzo di TV.
Protocollo di comunicazione BACnet, Modbus RTU (Opzionale Modbus TCP). Possibilità di espansione ingressi/uscite.
Al fine di limitare le sovratensioni generate dai fulmini a un livello accettabile per le apparecchiature e le installazioni, la soluzione più efficiente consiste nell’utilizzo di
un dispositivo di protezione contro queste sovratensioni, chiamato “SPD” (dispositivi di protezione da sovratensione) sull’alimentazione AC o sulle reti di comunicazione
dell’installazione proteggere.
PECTECH dispone di svariati modelli di Trasformatori amperometrici in grado di
soddisfare ogni necessità applicativa.
WIBEEE BOX e fornito con uno o piu Trasformatori Amperometrici apribili per
monitorare con lo stesso strumento sia i consumi domestici sia l’impianto fotovoltaico.
Attraverso la APP o via Web potrete vedere la produzione del vostro impianto, essere
avvisati via mail di eventuali malfunzionamenti o mancanza di produzione.
Una soluzione facile ed economica per tenere sotto controllo l’impianto.
La versione WIBEEE ONE si installa direttamente sul magnetotermico, è disponibile in versione Monofase, Trifase senza
Neutro, Trifase con Neutro posizionato a destra o sinistra.
Pectech è il tuo partner di fiducia nel settore della strumentazione, siamo in grado seguirti passo dopo passo in tutti i tuoi progetti
